TJ HEATER · CARTRIDGE HEATER
ฮีตเตอร์แท่ง Cartridge Heater
ฮีตเตอร์หนวดกุ้ง สำหรับงานแม่พิมพ์และชิ้นงานโลหะ
รับผลิตฮีตเตอร์แท่งตามแบบ สำหรับให้ความร้อนกับแม่พิมพ์และชิ้นงานโลหะ เลือกขนาด ความยาว แรงดันไฟฟ้า และกำลังวัตต์ให้เหมาะกับงาน
เหมาะกับงานแบบไหน?
ติดตั้งโดยสอดฮีตเตอร์ลงในรูของชิ้นงาน เพื่อถ่ายเทความร้อนสู่โลหะโดยตรง
- แม่พิมพ์เหล็ก อะลูมิเนียม และทองเหลือง
- แม่พิมพ์สำหรับงานขึ้นรูปพลาสติก
- แผ่นเพลท ถาดโลหะ และชิ้นส่วนเครื่องจักร ที่ต้องการความร้อนเฉพาะจุด
โครงสร้างและการเลือกใช้
ลวดความร้อนพันรอบแกนเซรามิก อัดด้วยแมกนีเซียมออกไซด์ (MgO) ภายในปลอกโลหะ เพื่อเป็นฉนวนไฟฟ้าและช่วยถ่ายเทความร้อน
วัสดุปลอกมีทั้งสแตนเลส 304, 316L และ Incoloy 800 โดยเลือกตามอุณหภูมิและสภาพการใช้งาน
- อัดผง MgO แน่นภายในแท่ง เพื่อเป็นฉนวนไฟฟ้าและช่วยถ่ายเทความร้อน
- ออกแบบกำลังวัตต์สำหรับงานที่ต้องการความร้อนสูง โดยตรวจสอบขนาดและเงื่อนไขการติดตั้งร่วมกัน
- เลือกสายทนความร้อนและขนาดสาย ให้รองรับกระแสของฮีตเตอร์ตามการใช้งาน

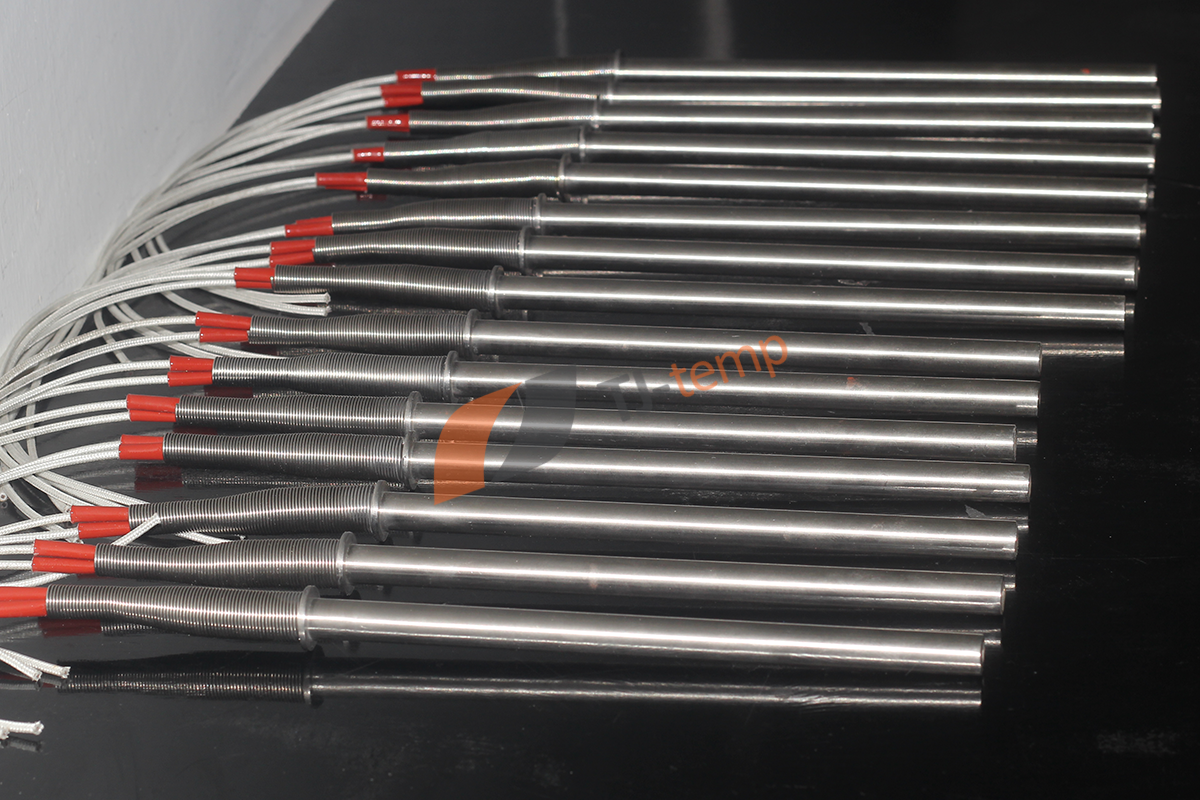

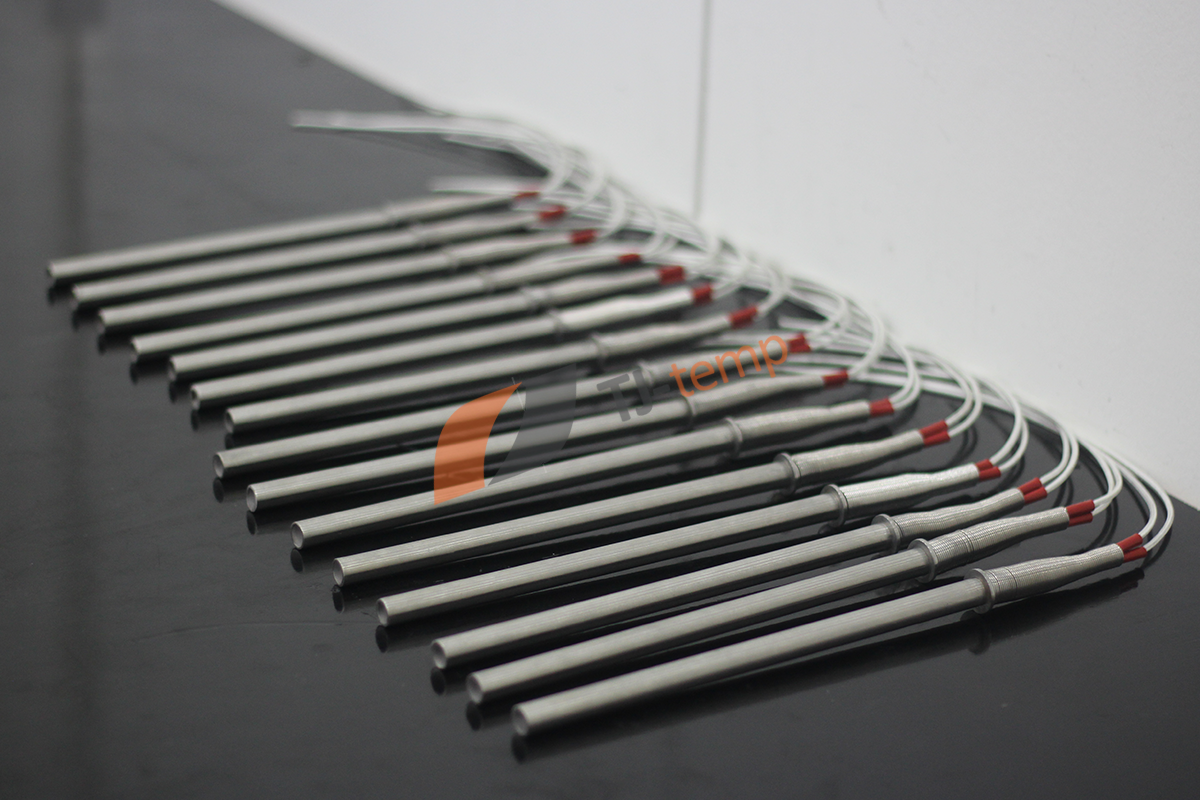

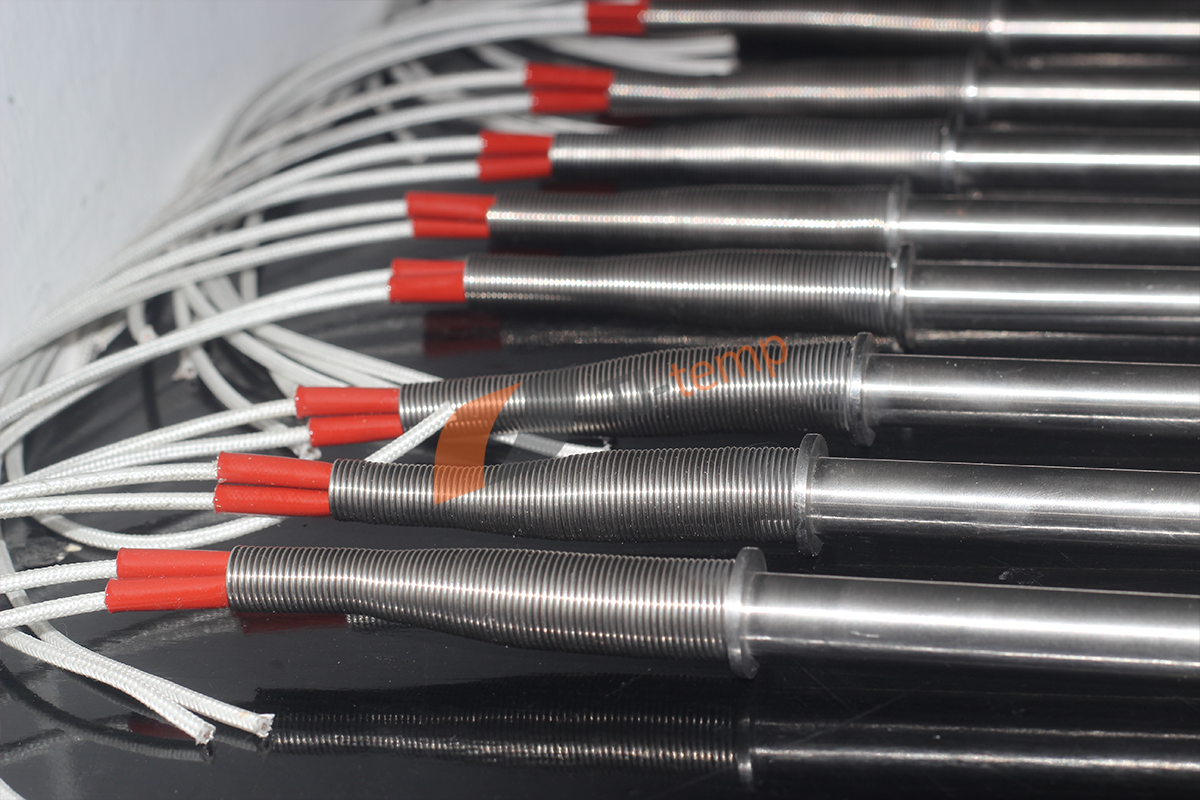

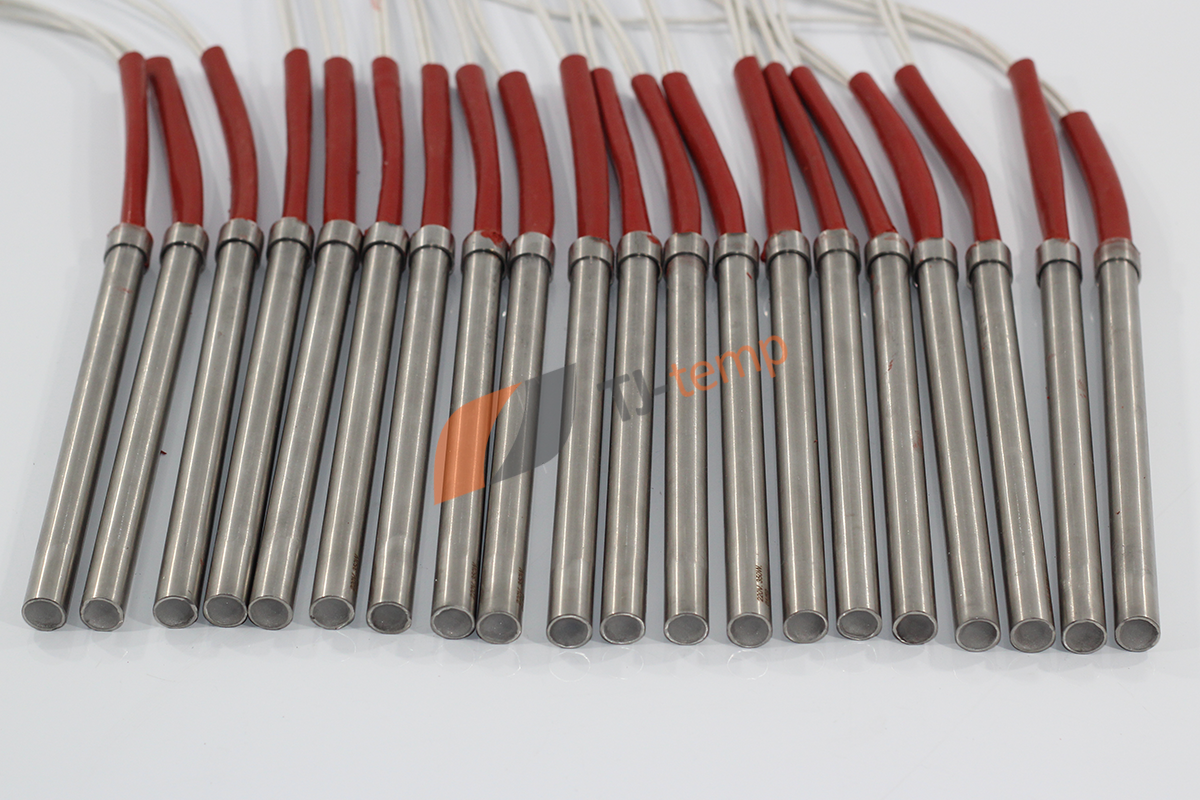

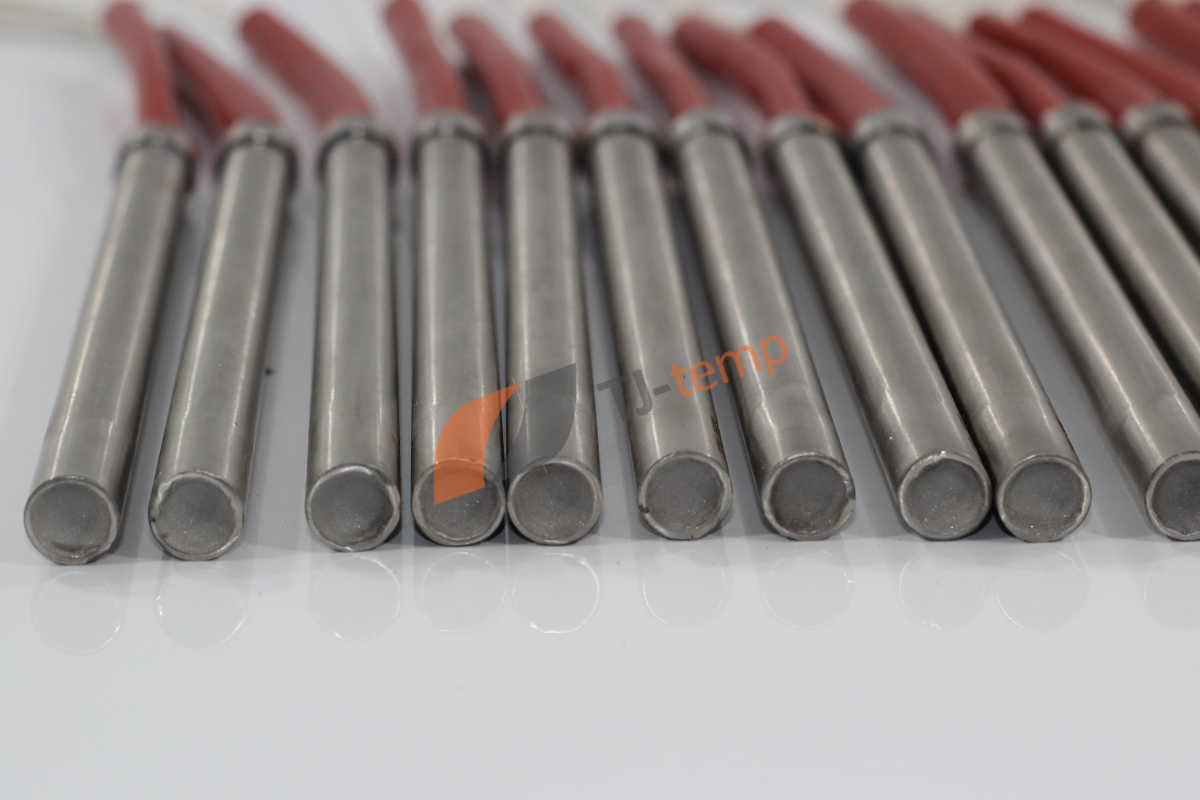

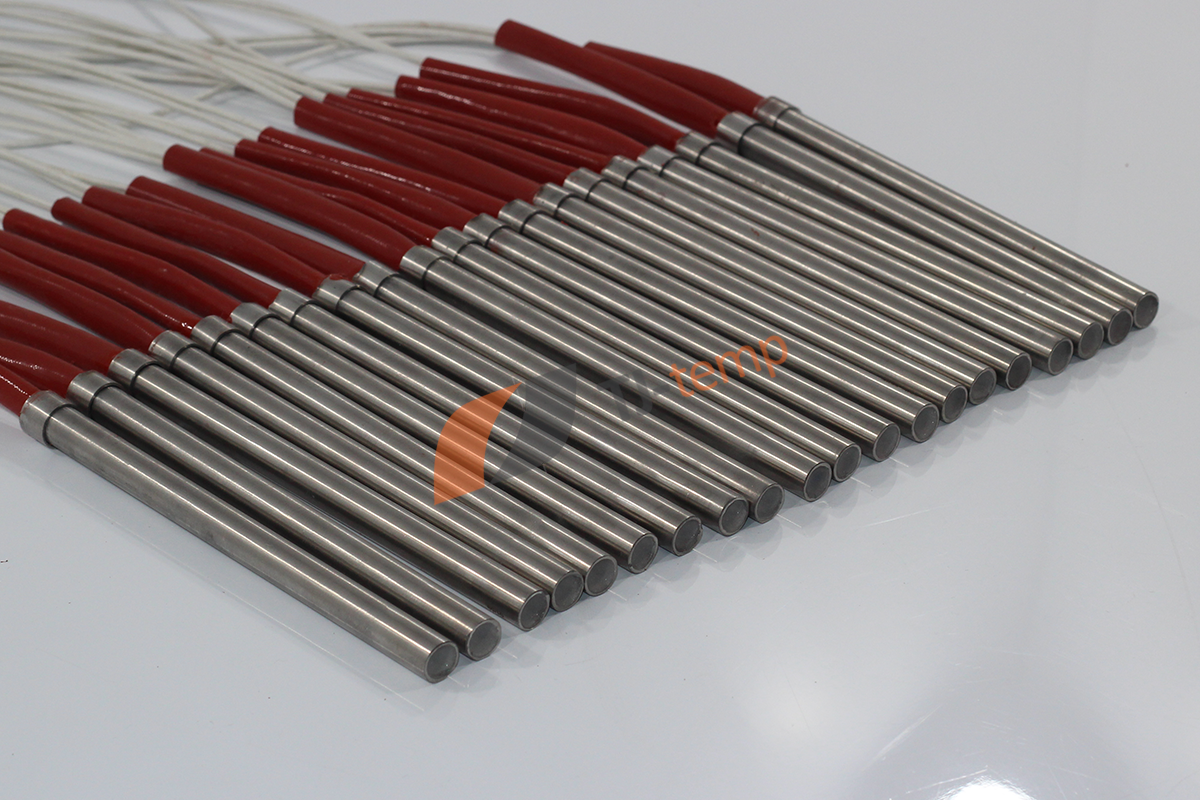

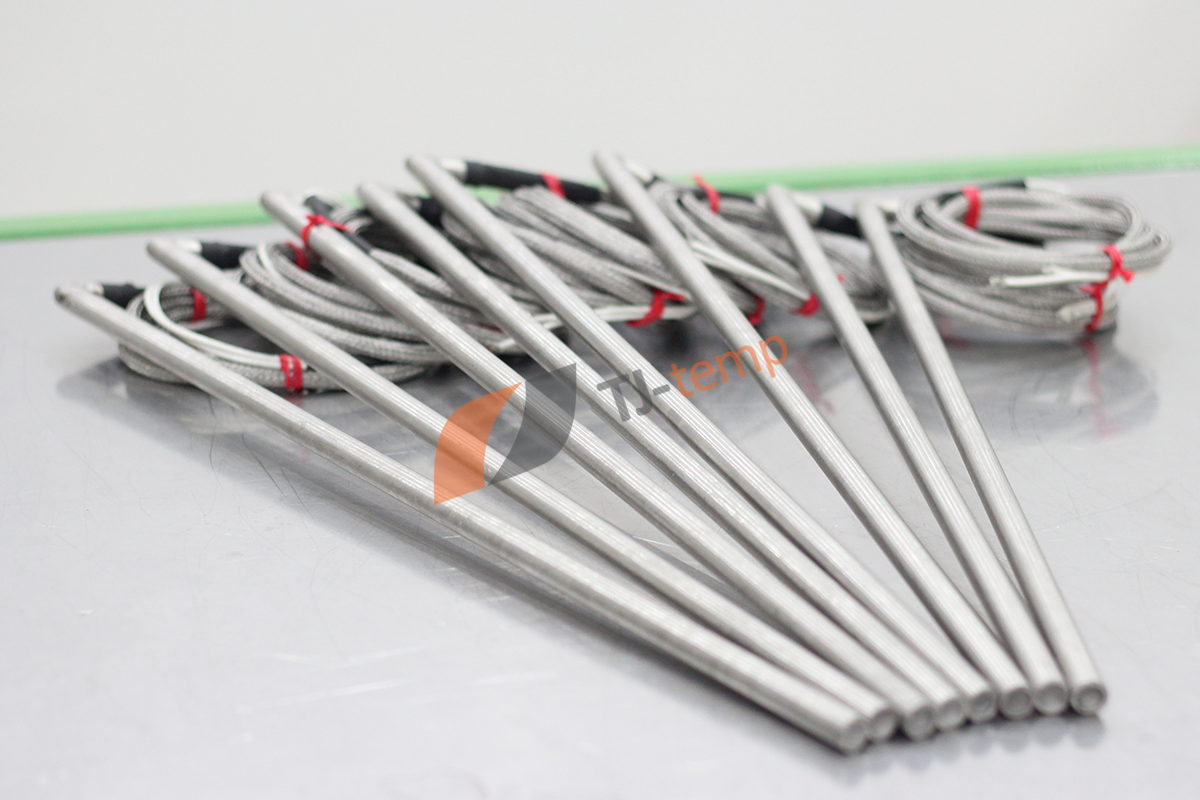

ภาพผลงานการผลิตฮีตเตอร์แท่ง // CARTRIDGE HEATER
สเปกสำหรับสั่งผลิต
| รายการ | รายละเอียด |
|---|---|
| เส้นผ่านศูนย์กลางแท่ง | 6.5–25.4 มม. สำหรับช่วงขนาดอื่น กรุณาส่งแบบให้ตรวจสอบ |
| ความยาวแท่ง | ระบุตามชิ้นงานและพื้นที่ติดตั้ง |
| แรงดันไฟฟ้า | 110 / 220 / 380 V ตามสเปกที่สั่งผลิต |
| กำลังไฟฟ้า | เลือกกำลังวัตต์ให้สัมพันธ์กับขนาดแท่ง และภาระความร้อน |
| สายไฟและทางออกสาย | ระบุความยาวสายและลักษณะการติดตั้ง |
ตารางขนาดและกำลังวัตต์ทั้งหมด
| เส้นผ่านศูนย์กลาง (มม.) | ความยาว (มม.) | แรงดัน (V) | กำลังวัตต์สูงสุด (W) |
|---|---|---|---|
| 6.5 - 9.5 MM. | 35 - 50 MM. | 110V, 220V, 380V | 150 W |
| 51 - 100 MM. | 200 W | ||
| 101 - 150 MM. | 300 W | ||
| 151 - 200 MM. | 400 W | ||
| 9.6 - 11.0 MM. | 35 - 50 MM. | 110V, 220V, 380V | 150 W |
| 51 - 100 MM. | 400 W | ||
| 101 - 150 MM. | 500 W | ||
| 151 - 200 MM. | 700 W | ||
| 11.1 - 12.0 MM. | 35 - 50 MM. | 110V, 220V, 380V | 200 W |
| 51 - 100 MM. | 400 W | ||
| 101 - 150 MM. | 600 W | ||
| 151 - 200 MM. | 800 W | ||
| 12.1 - 13.0 MM. | 50 - 100 MM. | 110V, 220V, 380V | 400 W |
| 101 - 150 MM. | 600 W | ||
| 151 - 200 MM. | 800 W | ||
| 201 - 250 MM. | 1000 W | ||
| 13.1 - 14.0 MM. | 50 - 100 MM. | 110V, 220V, 380V | 500 W |
| 101 - 150 MM. | 700 W | ||
| 151 - 200 MM. | 900 W | ||
| 201 - 250 MM. | 1100 W | ||
| 14.1 - 16.0 MM. | 50 - 100 MM. | 110V, 220V, 380V | 600 W |
| 101 - 150 MM. | 800 W | ||
| 151 - 200 MM. | 900 W | ||
| 200 - 250 MM. | 1200 W | ||
| 16.1 - 19.0 MM. | 100 - 150 MM. | 110V, 220V, 380V | 700 W |
| 150 - 200 MM. | 1000 W | ||
| 201 - 250 MM. | 1300 W | ||
| 19.1 - 25.4 MM. | 100 MM. ขึ้นไป | 110V, 220V, 380V | 800 W |
ตารางแสดงขนาดและกำลังวัตต์สูงสุดตามข้อมูลที่ให้มา ขนาด กำลังวัตต์ และอุณหภูมิใช้งาน ต้องตรวจสอบร่วมกันก่อนยืนยันการผลิต
ข้อควรทราบก่อนติดตั้ง
- เลือกขนาดแท่งและรูติดตั้งให้เหมาะสม เพื่อให้ถ่ายเทความร้อนได้ดี
- ก่อนเริ่มใช้งาน ให้ผู้ติดตั้งตรวจสอบความชื้นและค่าฉนวน หากต้องอบไล่ความชื้นหรือวอร์มฮีตเตอร์ ให้ดำเนินการตามคำแนะนำของผู้ผลิต
- ใช้แรงดันไฟฟ้าให้ตรงกับสเปก และต่อวงจรโดยผู้มีความรู้ด้านไฟฟ้า
- การต่อแบบอนุกรม ขนาน สตาร์ หรือเดลต้า ต้องคำนวณแรงดันที่ตกคร่อมฮีตเตอร์แต่ละแท่งให้เหมาะสม
- เลือกอุปกรณ์ควบคุมและหัววัดอุณหภูมิให้เหมาะกับงาน
- รุ่นสำหรับติดตั้งในแม่พิมพ์ควรใช้งานตามรูปแบบที่ออกแบบไว้ ไม่เปิดให้ความร้อนลอยในอากาศ

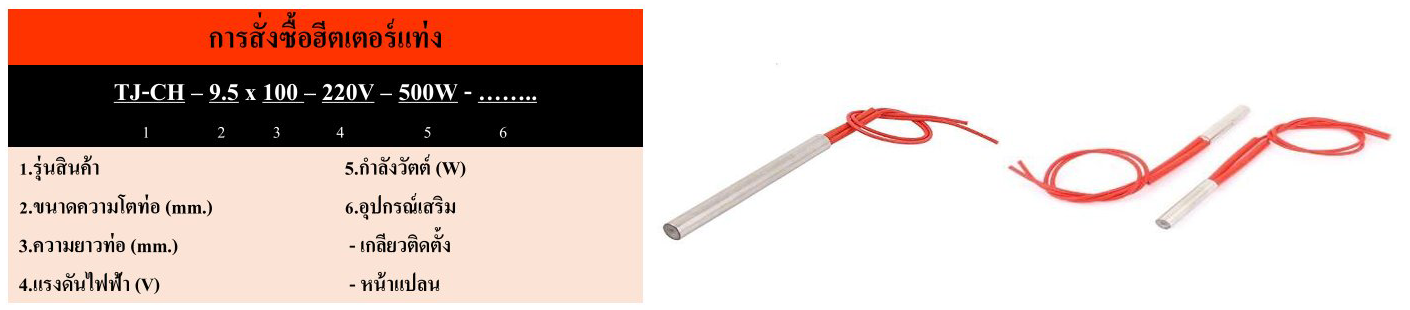

การสั่งซื้อฮีตเตอร์แท่ง // CARTRIDGE HEATER
แจ้ง เส้นผ่านศูนย์กลาง × ความยาวแท่ง (มม.), แรงดัน (V), กำลังไฟ (W), ความยาวสาย และจำนวน พร้อมรูปตัวอย่างหรือแบบชิ้นงาน เพื่อให้ทีมงานตรวจสอบสเปกและเสนอราคา
ตัวอย่างการแจ้งสเปก: Ø12 × 100 มม. / 220 V / 400 W / สายยาว 1 เมตร / จำนวน 2 แท่ง
คำถามที่พบบ่อย
ฮีตเตอร์แท่งใช้กับงานอะไร?
ใช้ให้ความร้อนกับแม่พิมพ์และชิ้นงานโลหะ เช่น เหล็ก อะลูมิเนียม และทองเหลือง โดยสอดแท่งลงในรูติดตั้ง เพื่อถ่ายเทความร้อนเข้าสู่ชิ้นงาน
สั่งผลิตตามขนาดหรือตัวอย่างเดิมได้ไหม?
สามารถส่งแบบหรือภาพตัวอย่าง พร้อมเส้นผ่านศูนย์กลาง ความยาวแท่ง แรงดัน กำลังวัตต์ และลักษณะสายไฟ ให้ทีมงานตรวจสอบก่อนยืนยันการผลิต
ต้องแจ้งข้อมูลอะไรบ้างเพื่อขอราคา?
แจ้งขนาดเส้นผ่านศูนย์กลาง × ความยาวแท่ง (มม.), แรงดันไฟฟ้า (V), กำลังไฟฟ้า (W), ความยาวสาย และจำนวน พร้อมอุณหภูมิใช้งานและภาพตำแหน่งติดตั้งถ้ามี
ฮีตเตอร์แท่งใช้อุณหภูมิได้สูงสุดเท่าไร?
ขึ้นอยู่กับวัสดุปลอก กำลังวัตต์ ขนาดแท่ง และการถ่ายเทความร้อนของชิ้นงาน กรุณาแจ้งอุณหภูมิใช้งานจริง เพื่อให้ตรวจสอบสเปกที่เหมาะสม
เลือกใช้ 110 V, 220 V หรือ 380 V ได้ไหม?
ระบุแรงดันที่ต้องการได้ตอนขอราคา โดยต้องตรวจสอบร่วมกับกำลังวัตต์และขนาดแท่ง และใช้งานกับแรงดันที่ตรงตามสเปกของฮีตเตอร์แต่ละตัว
